Fiche Technique

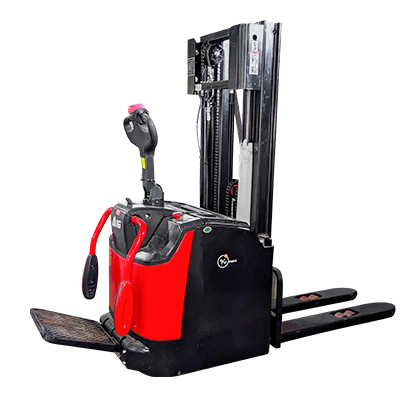

| Modèle | CDD16-AC2 |
|---|---|
| Poids | 1,6 t |
| Type opérateur | Accompagnant |
| Capacité de charge Q | 1600 kg |
| Distance du centre de charge C | 600 mm |
| Distance de charge, centre de l’essieu moteur à la fourche x | 683 (3)(4) mm |
| Empattement y | 1425 mm |
| Poids en service | 1215 kg |
| Pneus | caoutchouc plein, superélastique, pneumatique, polyuréthane → Polyurethane |
| Taille des pneus, avant | Ø230 × 75 mm |
| Taille des pneus, arrière | Ø85 × 70 mm |
| Roues supplémentaires (dimensions) | Ø140 × 55 mm |
| Roues, nombre avant arrière (x = roues motrices) | 1x+1/4 |
| Voie avant b10 | 525 mm |
| Voie arrière b11 | 385 mm |
| Hauteur, mât abaissé h1 | 1932 mm |
| Levée h3 | 2700 mm |
| Levée initiale h5 | 125 mm |
| Hauteur mât abaissé h13 | 90 mm |
| Longueur totale l1 | 2050 (4) mm |
| Longueur à la face des fourches l2 | 934 (4) mm |
| Largeur totale b1 | 800 mm |
| Dimensions des fourches L/l/h | 1150 / 185 / 65 mm |
| Distance entre fourche | 570 mm |
| Garde au sol, centre de l’empattement m2 | 30 mm |
| Largeur d’allée pour palettes 1000 × 1200 transversales Ast | 2318 (1) mm |
| Largeur d’allée pour palettes 800 × 1200 dans le sens de la longueur Ast | 2368 (2) mm |
| Rayon de braquage Wa | 1668 (3) mm |
| Vitesse de déplacement, à vide | 5/6 km/h |
| Vitesse de levage, en charge/à vide | 0.108/0.16 m/s |
| Vitesse de descente, en charge/à vide | 0.185/0.155 m/s |
| Aptitude en pente, en charge/à vide | 5/16 % |
| Service brake | Électrique |
| Puissance nominale du moteur de traction S2 60 min | 1.5 kW |
| Puissance du moteur de levage à S3 15 % | 3 kW |
| Tension batterie/capacité nominale K5 | 24/280 V/Ah |
| Motorisation | Électrique |
