Fiche Technique

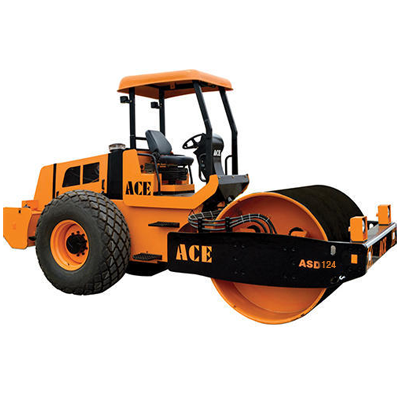

| Désignation | Compacteur vibrant monocylindre |
|---|---|
| Marque | ACE |
| Modèle | ASD124 |
| Configuration | STD (tambour lisse) |
| Poids opérationnel | 12 000 kg |
| Poids du module tambour | 7 500 kg |
| Poids du module pneus | 4 500 kg |
| Charge linéaire statique | 35,21 kg/cm |
| Amplitude (haute / basse) | 1,80 / 0,8 mm |
| Fréquence de vibration (haute / basse) | 40 / 33 Hz |
| Force centrifuge par tambour (haute / basse) | 312 / 212 kN |
| Force totale appliquée (max.) | 39 304 kg |
| Moteur | Kirloskar 4R1040TA BS-III — 4 cylindres diesel turbo, refroidi à l’eau |
| Puissance nominale | 78 kW (105 ch) à 2 200 tr/min |
| Norme d’émission | Bharat Stage III (CEV) |
| Transmission | Entraînement hydrostatique, essieu planétaire à différentiel à glissement limité |
| Vitesse (travail / déplacement) | 0-8,4 / 0-29 km/h |
| Gradabilité | 37 % |
| Direction | Hydrostatique articulée, angle d’articulation ± 37° |
| Rayon de braquage (intérieur / extérieur) | 3 950 / 6 050 mm |
| Angle d’oscillation | ± 10° |
| Tambour | Ø 1 530 mm, largeur 2 130 mm, épaisseur de coque 32 mm |
| Dimensions hors tout | 5 600 x 2 280 x 3 050 mm (longueur x largeur x hauteur) |
| Pneumatiques | 23.1-26 (12 plis) |
| Capacité du réservoir de carburant | 315 L |
| Capacité du réservoir hydraulique | 80 L |
| Système électrique | 12 V CC |
| Provenance | Inde |
| Usage | Compactage des sols et des enrobés en travaux routiers et terrassement |
