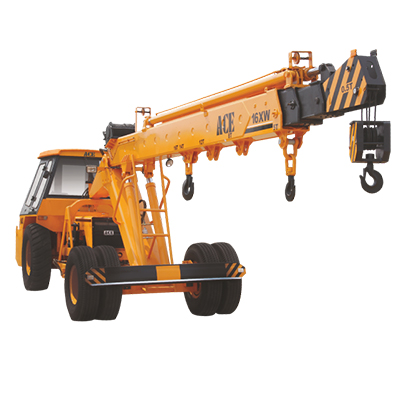

Fiche Technique
| Désignation | Grue mobile hydraulique articulée (pick and carry) |
|---|---|
| Marque | ACE (Action Construction Equipment) |
| Modèle | 15XW |
| Capacité de levage (libre sur roues) | 15 tonnes |
| Poids en ordre de marche | 13 350 kg |
| Moteur | Simpson S433(I) F1 (CEV BS-III) — ou moteur équivalent |
| Type de moteur | 4 cylindres diesel, refroidi à l’eau |
| Puissance nominale | 48 ch (36 kW) à 2 200 tr/min |
| Transmission | Boîte à baladeurs renforcée, 6 vitesses avant et 2 arrière, sélecteur de gammes haute/basse |
| Embrayage | Monodisque à sec renforcé, disque céramétallique, plateau de pression à diaphragme |
| Vitesse de pointe | 28 km/h à vide |
| Direction | Hydraulique assistée, articulation par 2 vérins |
| Angle d’articulation | 55° de chaque côté |
| Rayon de braquage | 6,5 m (roues arrière extérieures) |
| Vérins | 2 vérins de levage et 2 vérins de direction double effet, 1 vérin d’extension double effet |
| Course des vérins de direction | 700 mm |
| Flèche télescopique | Flèche en trois parties à extensions hydrauliques — hauteur 11,25 m |
| Temps de télescopage | 14 secondes |
| Relevage de flèche | -4° à +60° |
| Temps de relevage | 20 ± 3 secondes |
| Treuil | Entraînement par moteur hydraulique, moufle à 4 brins de câble Ø 13 mm |
| Vitesse du treuil | 50 m/min (vitesse de câble) |
| Circuit hydraulique | Pompe principale à palettes, distributeur 4 éléments renforcé |
| Filtration hydraulique | Crépine d’aspiration 100 mesh, filtre plein débit 25 microns au retour |
| Freins | Freins hydrauliques à assistance pneumatique, avant et arrière commandés par une seule pédale |
| Frein de stationnement | De série |
| Pneumatiques avant | 11.00 x 20 — 16 PR (4 unités) |
| Pneumatiques arrière | 13.00 x 24 — 12 PR (2 unités) |
| Garde au sol | 400 mm |
| Cabine | Cabine ROPS fermée, large visibilité, auvent rotomoulé |
| Système électrique | 12 V, masse négative — alternateur 35 A, batterie 75 Ah |
| Capacité du réservoir de carburant | 45 L |
| Capacité du réservoir hydraulique | 125 L |
| Capacité du carter moteur | 8 L |
| Capacité de la transmission | 57 L |
| Capacité du filtre à air | 0,75 L |
| Sécurité | Alarme sonore de surcharge, protection contre la rupture de flexible, alarme sonore de sur-mouflage, freins de sécurité sur treuil, protections de vérins |
| Instrumentation | Température d’eau, pression d’huile moteur, compte-tours avec horamètre, pression d’air |
| Équipements optionnels | Fléchette (fly jib), volant de direction, pare-étincelles, freins à air, flèche 4 parties (16,3 m ou 17,7 m), coupure hydraulique de sur-mouflage, indicateur de charge (LMI), pneus arrière 14 x 25 - 20 PR |
| Tolérance | ± 5 % sur les dimensions, poids et capacités (données constructeur) |
| Provenance | Inde |
| Usage | Levage et manutention sur chantier, terrain accidenté, déplacement en charge |
